Analisis struktur terhadap plat grating (sering disebut steel grating) dalam proses fabrikasi sangat krusial untuk memastikan bahwa platform, tread tangga, atau penutup drainase yang dibuat mampu menahan beban kerja dengan aman dalam jangka waktu yang lama.
Berikut analisis mendalam mengenai kekuatan beban, daya tahan (durability), serta faktor-faktor fabrikasi yang mempengaruhinya.

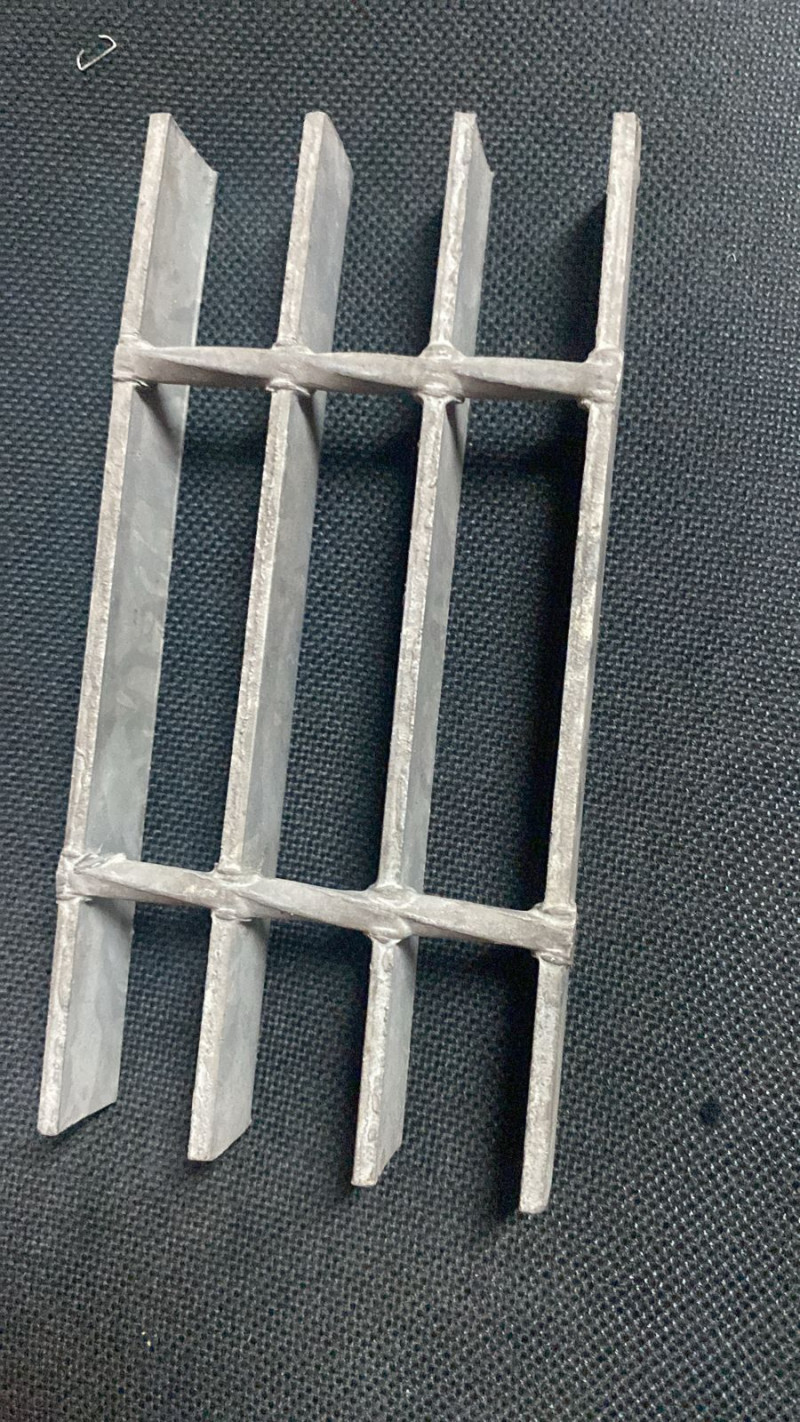

- Komponen Utama Plat Grating
Untuk memahami distribusi beban, kita harus melihat dua komponen struktural utamanya:
- Bearing Bar (Batang Penahan): Batang baja pipih vertikal yang menjadi penopang beban utama. Arah bearing bar harus selalu tegak lurus dengan struktur balok support di bawahnya.
- Cross Bar (Batang Silang): Batang ulir atau siku kecil yang dipasang tegak lurus di atas atau menembus bearing bar. Fungsinya adalah sebagai pengikat stabilitas lateral dan menjaga jarak antar bearing bar.
- Analisis Kekuatan Beban (Load Capacity)
Kekuatan beban sebuah plat grating tidak hanya ditentukan oleh tebal material, tetapi oleh kombinasi geometri dan bentang (span). Plat grating bekerja dengan sistem satu arah (one-way spanning). Beban yang diberikan di atas permukaan grating akan ditransfer sepenuhnya oleh bearing bar (batang vertikal) menuju balok pendukung (support beams). Fungsi Cross Bar: cross bar (batang silang) sebenarnya tidak memikul beban utama. Fungsinya sebagai pengikat (stabilisator) agar bearing bar tetap tegak lurus dan tidak melintir (lateral buckling), serta membantu menyebarkan beban terpusat ke beberapa bearing bar di sekitarnya.
Dalam perhitungan teknik, kapasitas beban (Load Capacity) ditentukan oleh rumus empiris yang dipengaruhi oleh:
- Tinggi Bearing Bar (h) : Ini adalah variabel paling dominan. Kekuatan penampang berbanding lurus dengan kuadrat tinggi (h2). Meningkatkan tinggi bearing bar (misalnya dari 25mm ke 32mm) memberikan peningkatan kekuatan yang jauh lebih signifikan daripada sekadar mempertebal ukuran.
- Bentang (Span - L): Jarak antar penyangga. Semakin jauh bentang, semakin besar momen lentur yang terjadi. Kekuatan beban berbanding terbalik dengan panjang bentang (1/L).
- Jarak antar Bearing Bar (Pitch): Jarak antar bearing bar (misalnya 30mm, 40mm). Semakin rapat pitch-nya, semakin banyak batang yang berbagi beban, sehingga beban merata yang dapat diterima meningkat.
- Analisis Daya Tahan (Durability)
Daya tahan plat grating berkaitan dengan kemampuannya mempertahankan integritas struktural di lingkungan kerja yang ekstrem (korosif, lembap, atau berminyak).
- Proteksi Korosi: Hot Dip Galvanizing (HDG)
Pada tahap akhir fabrikasi, plat grating wajib melalui proses Hot Dip Galvanizing (pelapisan seng celup panas) standar ASTM A123.
- Lapisan seng (zink) ini melindungi baja dari karat melalui perlindungan katodik.
- Ketebalan lapisan HDG berkisar antara 610 hingga 85g/m² (sekitar 85 mikron), yang mampu memberikan daya tahan 20–50 tahun tergantung tingkat korosivitas lingkungan (industrial, maritim, atau kimia).
- Desain Anti-Slip (Slip Resistance)
Daya tahan operasional juga dinilai dari aspek keselamatan manusia:
- Plain Grating: Permukaan rata, cocok untuk kondisi kering.
- Serrated Grating: Permukaan bearing bar yang memiliki gerigi (notch). Sangat direkomendasikan untuk area yang rentan terkena tumpahan oli, air, atau es guna menjaga daya cengkeram alas kaki.
- Faktor Keamanan Fabrikasi
Kekuatan beban yang tertera pada tabel spesifikasi pabrik hanya berlaku jika syarat fabrikasi berikut terpenuhi:
- Arah Pemasangan: Bearing bar harus dipasang tegak lurus terhadap arah balok pendukung. Pemasangan yang salah (sejajar) akan membuat grating gagal total meskipun beban yang diterima kecil.
- Pengelasan Banding Bar: Banding (pelat penutup di ujung grating) harus dilas pada setiap ujung bearing bar. Ini krusial untuk mentransfer beban torsional dan mencegah bearing bar "tumbang" ke samping saat menerima beban berat.
- Tumpuan Minimum: Bearing bar wajib bertumpu pada balok minimal 25mm–30mm di setiap ujungnya. Jika tumpuan kurang dari batas ini, risiko geser (shear) pada ujung bearing bar akan meningkat.
Saat mendesain atau memesan plat grating untuk fabrikasi, prioritaskan arah bentang (span direction) yang benar, pastikan tinggi bearing bar sesuai dengan kalkulasi beban maksimum, dan selalu gunakan finishing Hot Dip Galvanizing untuk menjamin daya tahan jangka panjang melawan korosi.
