Cara memilih Schedule (Sch) yang tepat untuk Tee dan Elbow las pada pipa hitam sangat penting agar sistem perpipaan mampu menahan tekanan operasional tanpa risiko pecah atau bocor. Secara sederhana, Schedule menentukan ketebalan dinding komponen tersebut. Berikut panduan untuk menentukan pilihan yang baik yaitu:
- Gunakan Aturan "Matching Schedule"
Prinsip utama dalam penyambungan las (Butt-Weld) adalah Schedule fitting harus sama dengan Schedule pipa. Jika menggunakan pipa Sch 40, maka Tee dan Elbow yang digunakan juga wajib Sch 40. Hal ini bertujuan agar diameter dalam (ID) Sinkron pada Aliran fluida, sehingga tetap lancar tanpa ada hambatan (step) di area sambungan yang bisa memicu turbulensi atau erosi. Dan pada kekuatan las ketebalan dinding yang sama memudahkan proses pengelasan sehingga penetrasi las menjadi sempurna dan kuat. Penyambungan Butt Weld (las tumpul) mengharuskan ujung pipa dan ujung Tee bertemu secara presisi. Jika Schedule-nya berbeda, akan terjadi perbedaan ketebalan dinding di bagian dalam (misalignment), yang mengakibatkan turbulensi aliran dan titik lemah las. Sehingga, mengakibatkan penghambat laju fluida, penetrasi las tidak akan sempurna, dan meningkatkan risiko kebocoran atau retak akibat tekanan.
- Pahami Kapasitas Tekanan (Sch 40 vs Sch 80)
Dua jenis schedule yang paling sering digunakan yaitu Sch 40 dan Sch 80. Schedule 40 (Standard) digunakan untuk tekanan rendah hingga menengah karena memiliki Ketebalan dinding sedang. Bisa digunakan untuk aplikasi Instalasi air gedung, jalur gas rumah tangga, sistem sprinkler pemadam kebakaran, dan struktur bangunan. Sedangkan Schedule 80 (Extra Strong) memiliki dinding yang lebih tebal untuk tekanan tinggi atau lingkungan korosif (memberikan corrosion allowance lebih). Digunkan untuk aplikasi pipa uap (steam), jalur minyak bumi, dan industri kimia berat.
- Hal Penting Saat Membeli Fitting Las

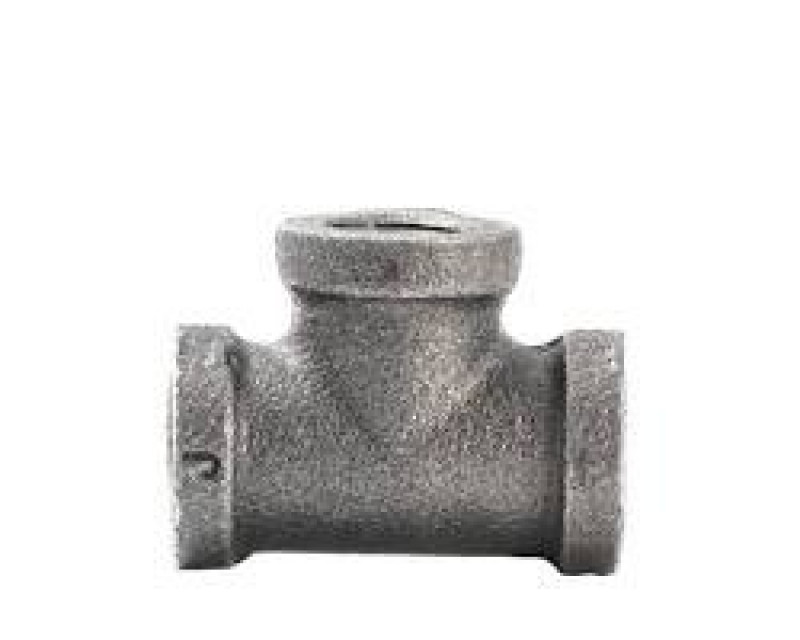

Saat membeli Tee atau Elbow pipa hitam, pastikan tiga informasi ini tercantum dengan jelas agar tidak salah beli seperti:
- Ukuran Nominal Pipa (NPS): Contohnya 2 inci, 4 inci, dsb.
- Schedule: Contohnya Sch 40, Sch 80, atau Sch 160.
- Material Grade: Biasanya pipa hitam menggunakan standar ASTM A234 WPB (untuk fitting baja karbon).
- Beveled End: Fitting las pipa hitam yang baik harus memiliki ujung yang sudah dipapas miring (beveled) untuk memudahkan proses pengelasan.
- Pertimbangkan Faktor Erosi dan Korosi
Faktor erosi dan korosi sering kali menjadi penyebab utama kegagalan sistem perpipaan di area belokan atau percabangan. Belokan (Elbow) dan percabangan (Tee) adalah titik di mana arah aliran berubah secara drastis. Hal ini memicu turbulensi yang mempercepat pengikisan dinding pipa secara mekanis (erosi) sekaligus kimiawi (korosi). Penyebabnya Kecepatan aliran yang tinggi atau adanya partikel padat (pasir/sedimen) yang menghantam dinding dalam fitting. Mengakibatkan hantaman terus-menerus dan mengikis lapisan pelindung alami logam, membuat baja hitam di bawahnya terekspos langsung pada oksigen dan zat korosif, sehingga terjadi penipisan dinding yang sangat cepat.
Berikut ulasan mengenai cara memilih schedule (sch) yang tepat untuk tee las dan elbow pipa hitam. Untuk mengetahui lebih detail dan mengenai tee las, elbow dan produk lainnya bisa langsung ke menghubungi distributor pipa PT. Metamoa Anugerah Semesta atau bisa langsung ke website: https://www.metamoa.co.id/ atau langsung menghubungi whatsapp team sales kami 0812-1928-1988. Terima Kasih
